Для передачи данных в формате xml в АСКУЭ НПО "МИР" вам необходимо создать новое задание Экспорт "МИР" в ПО АльфаЦЕНТР Диспетчер заданий. Для этого:

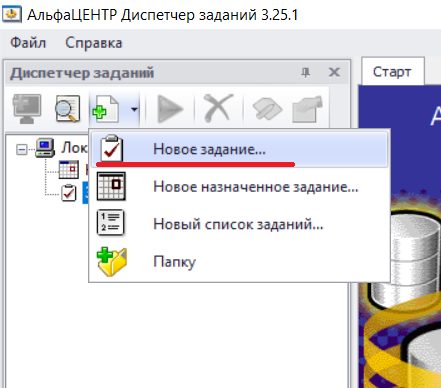

1. Запустите программу АльфаЦЕНТР Диспетчер заданий.

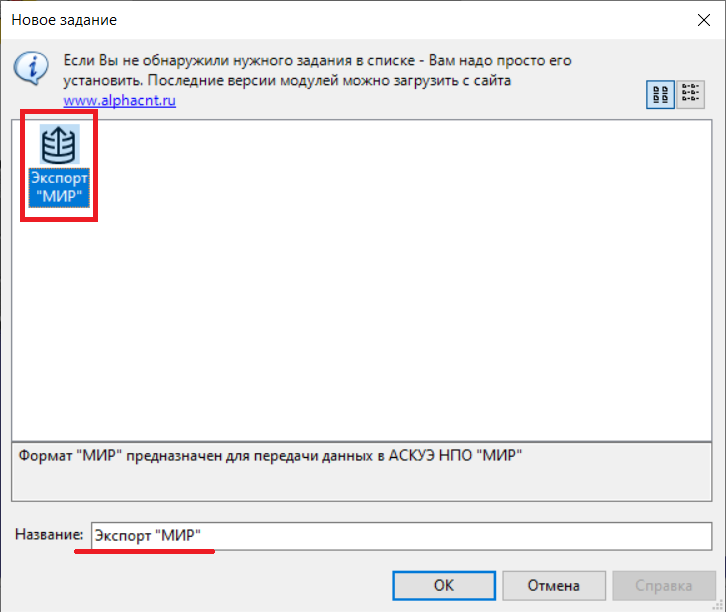

2. Создайте новое задание Экспорт "МИР".
Выбираем задание Экспорт "МИР" и указываем его название.
3.

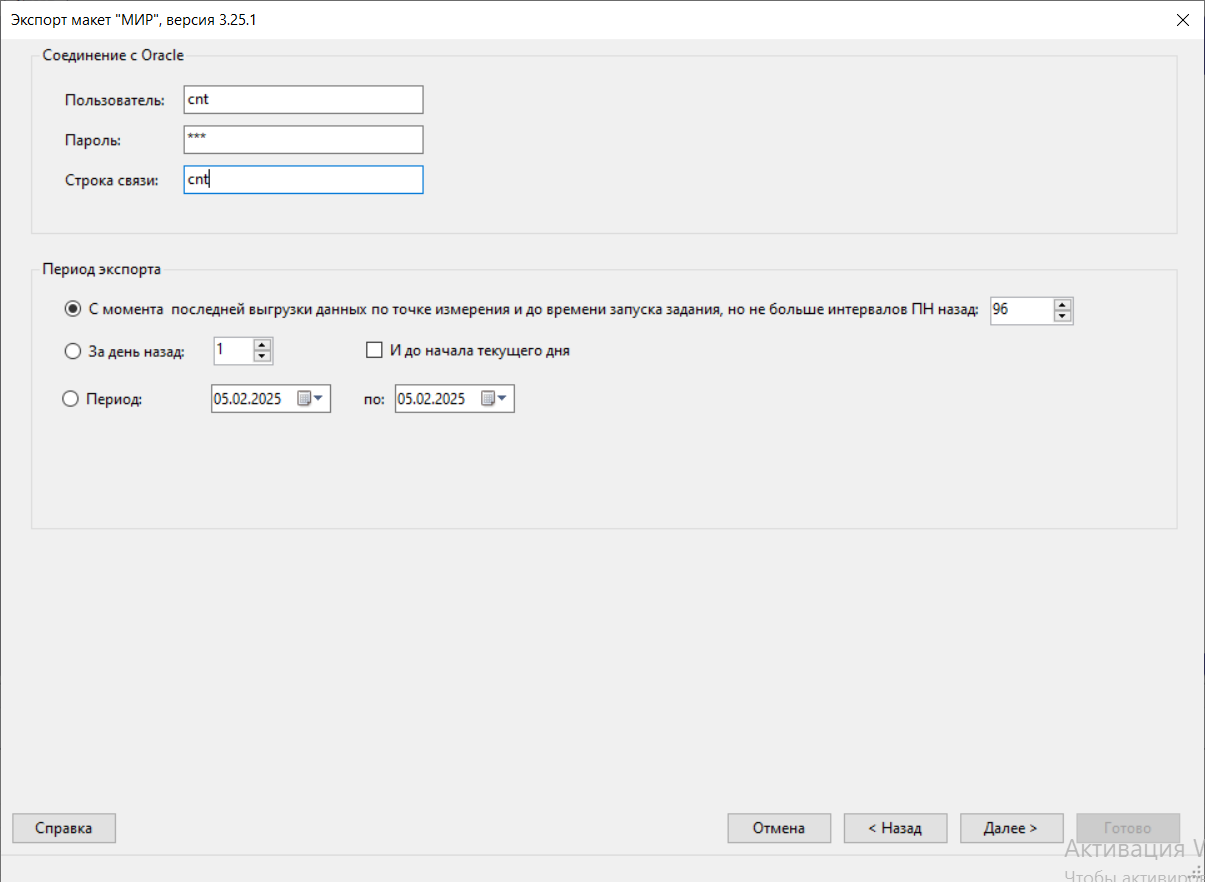

Указываем пользователя, его пароль и строку связи для подключения к базе данных. Можно указать пользователя с правами только чтение.
Период экспорта. Возможны три варианта экспорта данных:
•С момента последней выгрузки данных по точке измерения и до времени запуска задания, но не больше указанной величины интервалов профиля нагрузки (ПН). Если выбран это вариант, то после экспорта данных программа запоминает время последних экспортированных данных по каждой точке учета и при следующем экспорте данных выгружает данные с этого времени. Если по точке учета никогда не экспортировались данные, то глубина экспорта данных ограничена значением поля интервалов ПН назад. Данное значение также используется, если количество экспортируемых интервалов ПН превышает эту величину.
•За день назад. В этом случае xml-макет будет сформирован за тот день или дней назад с момента запуска задания. Если выбрано свойство И до начала текущего дня, то макет будет сформирован до текущего дня.
•Период. В этом случае xml-макет будет сформирован за указанный период.
Нажимаем кнопку Далее> для перехода к следующему шагу настройки задания.
4.

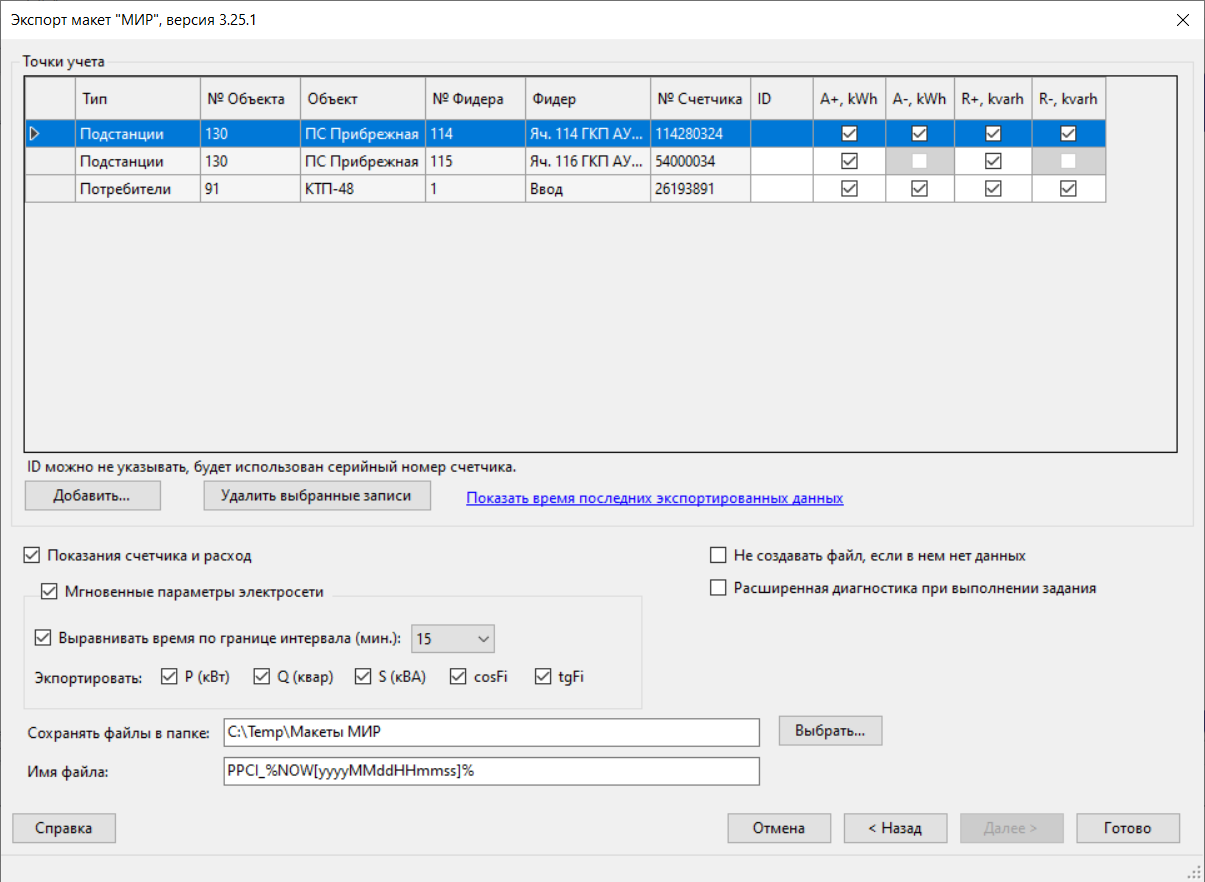

На этом шаге выбираем точки учета, данные по которым будут в xml-макете нажав кнопку Добавить... и отмечаем нужные измерения для точек учета. Вы можете использовать контекстное меню вызываемое по правой кнопке мыши на таблице, чтобы быстро отметить или снять выделения для всех нужных измерений.
По умолчанию, поле ID пустое - это значит, что импорт данных из макета будет по номеру счетчика, но если вы укажите ID, то тогда будет использован ID. Использование ID при импорте данных предпочтительно, так как он не зависит от замены счетчика и, соответственно, его номера.
1. Свойство Показания счетчиков и расход изменить нельзя - эти данные всегда присутствуют в xml-макете. Вы можете добавить в макет мгновенные параметры электросети выбрав соответствующее свойство. Мгновенные данные параметров электросети в отличии от данных профиля нагрузки не сохраняются в памяти счетчика и считываются в момент его опроса. Подробнее смотрите документацию на ПО АльфаЦЕНТР Коммуникатор. Время этих данных не выровнено по границе интервала ПН, оно соответствует моменту опроса прибора учета. Если вам нужно, чтобы время этих данных было выровнено к ближайшему интервалу, то вам надо выбрать свойство Выравнивать время по границе интервала (мин.) и величину интервала. Также вы можете указать, какие данные параметров электросети надо сохранять в макете.
2. Надо указать директорию и имя файла. В названии имени файла вы можете использовать макроподстановки.
3. Свойство Не создавать файл, если в нем нет данных означает, что если в макете нет данных ни по одной точке учета, то не создавать файл. Если задание работает совместно с почтовым заданием, то пустой файл не будет отправлен по электронной почте.
4. Свойство Расширенная диагностика при выполнении задания означает, что при выполнении задания на экран и в журнал событий задания будут выводится или сохраняться сообщения когда нет данных для каждого интервала ПН с указанием точки измерения.

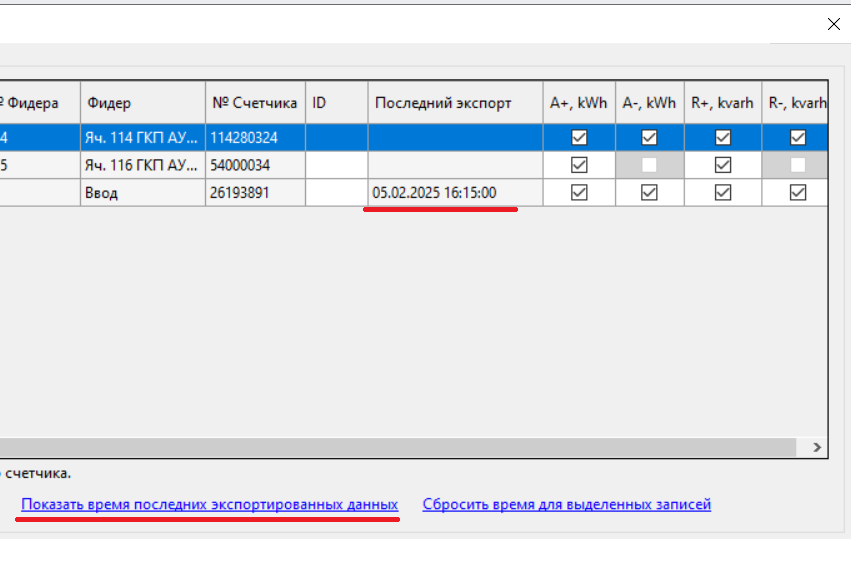

Если в качестве периода экспорта выбрано С момента последней выгрузки данных по точке измерения и до времени запуска задания, но не больше указанной величины интервалов профиля нагрузки (ПН), то нажав ссылку Показать время последних экспортированных данных в таблице появится колонка Последний экспорт с датой последних данных, которые были экспортированы в xml-макет. Вы можете сбросить эту дату для выбранной точки учета - в этом случае данные по этой точке учета будут выгружены на глубину указанной величины интервалов профиля нагрузки.
5. Нажмите кнопку Готово, чтобы сохранить настройки задания. Теперь вы можете выполнить задание и сформировать xml-макет с данными.
