В xml-макете 10000 содержится информация о точках измерения (ТИ), об УСПД, если опрос ТИ производит УСПД, об используемых измерительных трасформаторах тока(ТТ) и напряжения
(ТН). В ПО АльфаЦЕНТР должна быть предварительно заполнена следующая обязательная информация.
Примечание: Для правильного заполнения ниже указанной информации надо использовать справочники, которые размещены на сайте ПАО "АТС".
Для ТИ:
1.Дата очередной поверки.
2.Заводской номер прибора учета.
3.Тип прибора учета с указанием его модификации(марка) или варианта исполнения. Тип и модификация или вариант исполнения должны быть приведены согласно данным, внесенным в Федеральный информационный фонд по обеспечению единства измерений.
4.Класс точности прибора учета по активной энергии и реактивной энергии.
5.Регистрационный номер прибора учета в Федеральном информационном фонде по обеспечению единства измерений (Госреестр)
Для УСПД (если используется):
1.Дата очередной поверки.
2.Заводской номер УСПД.
3.Тип УСПД. Тип должен быть приведен согласно данным, внесенным в Федеральный информационный фонд по обеспечению единства измерений.
4.Регистрационный номер УСПД учета в Федеральном информационном фонде по обеспечению единства измерений (Госреестр).
Для трансформатора тока:
1.Заводской номер трансформатора тока.
2.Дата очередной поверки.
3.Тип трансформатора тока. Тип должен быть приведен согласно данным, внесенным в Федеральный информационный фонд по обеспечению единства измерений.
4.Номинальный первичный ток (ток первичной обмотки), размерность: А (Ампер).
5.Номинальный вторичный ток (ток вторичной обмотки), размерность: А (Ампер).
6.Номинальная нагрузка вторичных цепей, размерность: ВА (Вольт-ампер).
7.Класс точности трансформатора тока.
8.Регистрационный номер трансформатора тока в Федеральном информационном фонде по обеспечению единства измерений (Госреестр).
Для трансформатора напряжения:
1.Заводской номер трансформатора напряжения.
2.Дата очередной поверки
3.Тип трансформатора напряжения. Тип должен быть приведен согласно данным, внесенным в Федеральный информационный фонд по обеспечению единства измерений.
4.Номинальное вторичное напряжение (напряжение вторичной обмотки), размерность: В (Вольт).
5.Номинальное первичное напряжение (напряжение первичной обмотки), размерность: В (Вольт).
6.Номинальная значение вторичной нагрузки вторичных цепей, размерность: ВА (Вольт-ампер).
7.Класс точности трансформатора напряжения
8.Регистрационный номер трансформатора напряжения в Федеральном информационном фонде по обеспечению единства измерений (Госреестр).

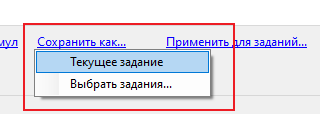

Сам xml-макет можно сформировать вызвав свойства задания по формированию xml-макетов 80020/20020, далее выбираем область для которой хотим сформировать макет и внизу экранной формы нажимаем Сохранить как... и выбираем xml-макет 10000.
